SOFTWARES DE GERENCIAMENTO BIM

August 19, 2018

Existem hoje no mercado cerca de 204 Softwares catalogados para utilização da metodologia BIM. Suas funções são varias, podendo ser Modelagem, gerenciamento, compatibilização, simulações etc. Neste artigo vamos abordar os 3 Softwares BIM usados para gerenciamento de um projeto (Analise, compatibilização e comunicação).

Caso queira conhecer os 204 softwares BIM, veja o artigo publicado no blog da Coordenar.



NAVISWORKS



Software da Autodesk possui elevado custo de aquisição e encontra-se para revenda avulsa ou inclusa no pacote de softwares Autodesk “AEC Colletion”.



Suas principais funções e atributos são:

  • Capacidades de detecção de conflitos baseada na geometria;

Através da ferramenta “Clash Detective” é possível compatibilizar as geometrias dos elementos em modelos distintos (arquivos separados) ou ainda elementos de um mesmo modelo (modelados em um mesmo arquivo).



Figura 01 – Ferramenta “Clash Detective” permite o gerenciamento dos conflitos



  • Maior nível de visualização realista (renderização) se comparado aos outros softwares;

  • Possui aplicações de planejamento relacionado a tempo e custo (4D e 5D);

  • Extração de quantitativo de materiais ou etapas de serviços;

  • Recursos para simulação de animação do modelo 3D, como simulação do

  • Navegação 3D fácil de usar com modo de caminhar (walk in).

  • Ferramentas avançadas para seccionamento, anotações e cotas.

  • Possui integração direta com aplicativo em nuvem da Autodesk “BIM 360”;

  • A alteração do problema detectado com a ferramenta “Clash Detective” não pode ser corrigida no Navisworks, devendo a mesma ser corrigida no Software de Modelagem. Após a correção pode-se atualizar o modelo através da ferramenta “Refresh”.

  • A Integração de arquivos BCF externos são feitas através de um aplicativo chamado BIM Collab;



Existem 3 versões do Navisworks disponível. A tabela abaixo relaciona as características das versões. Sendo a versão Freedom a única gratuita.



Tabela 01 – Versões Navisworks



 Solibri Model Checker (SMC)



Software Fabricado e revendido pela NEMETSCHEK COMPANY, possui apenas uma versão gratuita para visualização de arquivos IFC 3D.



Suas principais funções e atributos são:



  • Capacidades de detecção de conflitos baseada em regras, podendo ser analisadas interferências de todos os tipos, e os resultados obtidos podem ser reduzidos de acordo com as regras e definições estipuladas;

  • Realiza analise de Regras definidas pelo usuário;

  • Importação nos formatos IFC, IFC comprimido (IFCZip) e DWG;

  • Combina diversos modelos das diferentes disciplinas da edificação;

  • Visualização 3D fácil de usar com modo de caminhar (walk in);

  • Ferramentas avançadas para seccionamento, anotações e cotas;

  • Extração de Informações dos elementos, extração de quantidades e relatórios em Excel;

  • Apresentações em Slides 3D para fácil comunicação;

  • Comunicação compatível (Importação e Exportação) com o formato - BCF (BIM Collaboration Format);















Figura 02– Colaboração com BCF no Solibri.





Tekla BIMsight



Software fabricado pela Tekla e disponibilizado sem custo de aquisição.

Suas principais funções e atributos são:



  • Interface intuitiva e fácil operação;

  • Transferência de informação através de IFC, entre modelador e visualizador efetuada com sucesso, preservando toda a informação relevante;

  • Combinação e gerenciamento de modelos;

  • Possui detecção automática de conflitos (Conflict Checking);

  • Possui integração com aplicativo móvel TeklaBIMsight NOTE, que pode ser usado em Tablets e Celulares, recebendo informações de anotações e analise dos Modelos 3D;

  • Comunicação compatível (Importação e Exportação) com o formato - BCF (BIM Collaboration Format);



















Figura 03– Colaboração com BCF no Tekla.



Os formatos de importação de cada um deles estão resumidos a seguir:



Tabela 02 – Formatos de importação dos Softwares



Podemos resumir as funções de cada um deles fazendo um comparativo através da tabela abaixo:

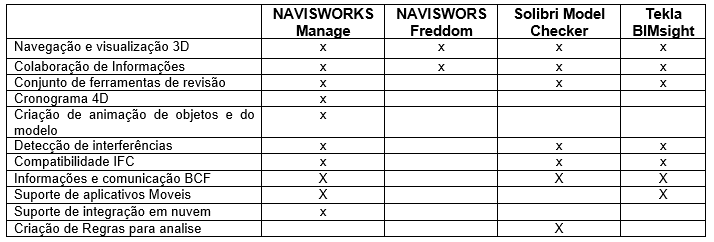

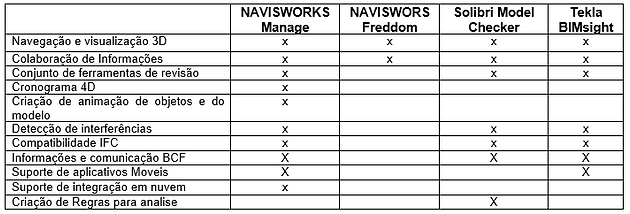

Tabela 03 – Resumo de Comparativo entre os Softwares



Fonte: Edgar Preto Berdeja - Análise de Conflitos num Projeto de Base BIM





Gostou deste artigo? Assine o nosso blog e fique ligado nas próximas postagens, vamos falar sobre as aplicações de gerenciamento BIM em nuvem (360) e os servidores BIM (BIM Server).
